CD, DVD oder Blu-ray ausbauen (meist mit nur einer Schraube am Boden gesichert)
Standard Laptop CD, DVD oder Blu-ray Laufwerk oder Brenner (ausgebaut)
Optical Bay Hard Drive Einbaurahmen (OptiBayHD™ Kit) mit HD oder SSD bestücken

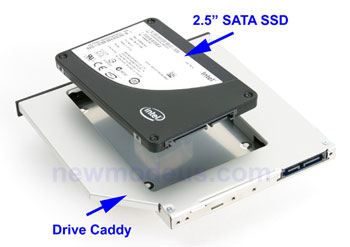

Optionale 2.5" Festplatte oder schnelle SSD in das OptiBayHD Kit einstecken
OptiBayHD™ Kit mit der zweiten Festplatte oder SSD einschieben. Fertig!
Sehr geehrte Damen und Herren,
Eine zweite Festplatte oder superschnelle SSD (Solid State Disk) in Ihr Notebook oder Macbook zusätzlich einbauen? Schön wär's, - aber wohin damit, wenn der Hersteller keinen zweiten Steckplatz für eine zusätzliche Festplatte oder SSD in Ihrem Notebook vorgesehen hat?
Die Lösung: Anstelle des optischen Laufwerks (CD, DVD, Blu-ray bzw. Brennerlaufwerk) welches in vielen Notebooks ein relativ selten genutztes Laufwerk ist, können Sie mit unseren OptiBayHD™ Kits wechselweise auch eine zweite Festplatte oder ein SSD Laufwerk zusätzlich zur vorhandenen Festplatte nutzen. Sei es als Backuplaufwerk, zur Kapazitätserweiterung, - oder um das Notebook mit einer schnellen SSD als Systemlaufwerk extrem zu beschleunigen: Eine zweite Festplatte oder SSD bietet handfeste Vorteile. Lesen Sie hierzu auch den Artikel der Zeitschrift ct': "Speed und Speicherplatz" Notebooks mit SSD beschleunigen.
Die CD, DVD, Blu-ray bzw. Brennerlaufwerke können aus den Notebooks meist sehr einfach ausgebaut werden, da diese oft mit nur einer Schraube am Boden des Notebooks befestigt sind. Das ausgebaute optische Laufwerk können Sie übrigens auch mit unseren optionalen USB oder eSATA Kabelkits extern weiter nutzen oder wechselweise mit dem OptiBayHD™ Kit wieder im Notebook betreiben.
Auch wenn Ihr Notebook oder Macbook für das optische Laufwerk statt einem SATA Anschluss einen älteren IDE / PATA Anschluss hat, können Sie in unseren OptiBayHD™ Kits intern trotzdem eine aktuelle SATA Festplatte mit hoher Kapazität oder eine superschnelle SATA SSD verwenden, da der Konverter von IDE auf SATA gleich mit eingebaut ist.
Die universellen OptiBayHD Kits passen für fast jedes Notebook. Zur Auswahl des passenden OptiBayHD™ Kits messen Sie einfach die Höhe Ihres ausgebauten, optischen Laufwerks und prüfen Sie anhand der Abbildungen in der Tabelle auf der Webseite www.OptiBayHD.com ob Ihr Laufwerk extern einen SATA oder IDE / PATA Anschluss hat.
Die OptiBayHD™ Kits können Sie von uns mit oder ohne SATA Festplatte bzw. SSD für fast jedes Notebook bekommen. Auf unserer Webseite www.OptiBayHD.com haben wir auch schon einige gängige Notebooks und die dafür passenden OptiBayHD™ Kits aufgeführt sowie weitere Notebook Festplattenkits gelistet, welche ebenfalls als zweite Festplatte in spezifische Modelle eingebaut werden können.
Zweite Notebook Festplatte oder SSD statt
dem CD, DVD oder Blu-ray Laufwerk einbauen Nutzen Sie statt dem CD, DVD oder Blu-ray Laufwerk eine zweite Festplatte
oder schnelle SSD in fast jedem Notebook mit den OptiBayHD™ Einbaukits !
Während es nur wenige Notebooks gibt für die der Hersteller den Einbau einer zweiten Festplatte vorgesehen hat, besteht bei fast allen Notebooks die Möglichkeit, das interne CD, DVD oder Blu-ray Laufwerk einfach zu entfernen und gegen eine Festplatte oder SSD in einer speziellen OptiBayHD™ Halterung zu tauschen. In den meisten Fällen genügt es hierfür eine Schraube am Boden des Notebooks zu entfernen um das CD, DVD oder Blu-ray Laufwerk aus dem Schacht herausziehen zu können. NEU: Jetzt auch für MacBook und MacBook Pro.
Eine zweite Festplatte oder eine schnelle SSD im Notebook macht nicht nur zur Kapazitätserweiterung oder Datensicherung Sinn. Auf die zweite Festplatte können z.B. die wichtigen Daten ausgelagert werden und über das optionale USB-SATA Kabel (siehe weiter unten) auch am PC genutzt werden. Gemeinsam genutzte Notebooks lassen sich so mit der "eigenen" Festplatte verwenden oder geschäftliche und private Inhalte sauber trennen. Darüber hinaus lässt sich die Geschwindigkeit der Notebooks mit einer schnellen SSD (Solid State Disk) stark verbessern. Mit den OptiBayHD™ Kits ist das mit fast jedem Notebook und auch MACs möglich.
Standard Laptop CD, DVD oder Blu-ray Laufwerk oder Brenner (ausgebaut)
Optical Bay Hard Drive Einbaurahmen (OptiBayHD™ Kit) mit HD oder SSD
Einfachste Installation anstelle des optischen Laufwerks!
In nur 5 Minuten gegen das CD, DVD o. Blu-ray Laufwerk ausgetauscht

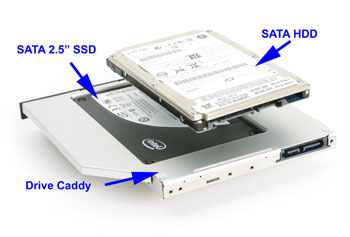

Optionale 2.5" Festplatte oder schnelle SSD in das OptiBayHD Kit einstecken
CD, DVD oder Blu-ray ausbauen
(meist mit nur einer Schraube am Boden gesichert)
OptiBayHD™ Kit mit der zweiten Festplatte oder SSD einschieben.
Fertig!
Einbau eines OptiBayHD™ Kits anstelle eines DVD Laufwerks am Beispiel eines HP Notebooks
Die OptiBayHD™ Kits lassen sich in fast jedes Notebook einbauen,
welches ein optisches Laufwerk (CD, DVD oder Blu-ray) hat.
So wählen Sie das passende OptiBayHD™ Kit aus:
OptiBayHD™ mit
optionaler
Festplatte / SSD
Maximale HDD oder SSD Höhe
beachten
HDD oder SSD
Anschluss intern
auswählen (am besten SATA)
Anschluss muss der
Rückseite des CD, DVD
oder Blu-ray entsprechen
Höhe muss dem
CD, DVD o. Blu-
ray Laufwerk
entsprechen
Bestell
nummer
Interner Anschluss
(SATA o. IDE / PATA)
Externer Anschluss
(SATA o. IDE / PATA)
Blende
(Farbe)
Höhe der OptiBayHD
Maximale Höhe
HDD oder SSD
OBHD-SATA-SATA-B
SATA intern
SATA extern
Blende schwarz
12,7mm
9,5mm
OBHD-SATA12-SATA-B
SATA intern
SATA extern
Blende schwarz
12,7mm
12,5mm
OBHD-SATA12-SATA-BU
SATA intern
SATA extern
Schwarze oder Originalblende*
12,7mm
12,5mm
OBHD-SATA12-SATA-NF
SATA intern
SATA extern
Keine Blende (für SlotLoading)
12,7mm
12,5mm
OBHD9-SATA-SATA-B
SATA intern
SATA extern
Blende schwarz
9,5mm
9,5mm
OBHD9-SATA-SATA-NF
SATA intern
SATA extern
Keine Blende (für SlotLoading)
9,5mm
9,5mm
OBHD-SATA-B
SATA intern
IDE / PATA extern
Blende schwarz
12,7mm
9,5mm
OBHD-SATA12-BU
SATA intern
IDE / PATA extern
Schwarze oder Originalblende*
12,7mm
12,5mm
OBHD-SATA12-NF
SATA intern
IDE / PATA extern
Keine Blende (für SlotLoading)
12,7mm
12,5mm
OBHD9-SATA-B
SATA intern
IDE / PATA extern
Blende schwarz
9,5mm
9,5mm
OBHD9-SATA-NF
SATA intern
IDE / PATA extern
Keine Blende (für SlotLoading)
9,5mm
9,5mm
OBHD-PATA-B
IDE / PATA intern
IDE / PATA extern
Blende schwarz
12,7mm
9,5mm
OBHD9-PATA-B
IDE / PATA intern
IDE / PATA extern
Blende schwarz
9,5mm
9,5mm
*Hinweise zur Nutzung der Originalblende statt der mitgelieferten Standardblende:
OptiBayHD™ Kits mit dem Hinweis "Schwarze oder Originalblende" ermöglichen es Ihnen, die original Blende Ihres optisches Laufwerks anstelle der schwarzen oder leeren Blende zu nutzen. Diese OptiBayHD™ Kits haben hierfür die entsprechenden Befestigungspunkte oder eine Zwischenblende zur Aufnahme der original Blende des CD, DVD oder Blu-ray Laufwerks vorgesehen. Die Originalblende ist bei allen Laufwerken meist nur gesteckt und ohne Werkzeug einfach zu entfernen.
SlotLoading Laufwerke: Die OptiBayHD Kits ohne Blende sind für Notebooks bestimmt, welche ein SlotLoading CD, DVD oder Blu-ray Laufwerk haben. Diese Laufwerke haben keine CD-Schublade wie normale Laufwerke. Die CD, DVD oder Blu-ray wird bei diesen Modellen einfach in einen Schlitz eingeschoben und vom Laufwerk automatisch eingezogen.
Optionales SATA auf USB oder eSATA Adapterkabel für den externen Anschluss Das SATA auf USB bzw. eSATA Adapterkabel ist der einfachste Weg, um ein ausgebautes, internes CD, DVD oder Blu-ray SATA Laufwerk extern an einem Laptop über einen USB oder eSATA Anschluss weiter nutzen zu können. Dabei kann das Laufwerk zusätzlich zu den internen Festplatten oder SSD verwendet werden. Mit dem Adapterkabel lassen sich aber auch die OptiBayHD™ Kits an jedem USB bzw. eSATA Anschluss auch von PCs nutzen um z.B. die Festplatte oder SSD einzurichten oder grosse Datenmengen schnell übertragen / kopieren zu können.
SATA Anschluss zum
optischen Laufwerk oder
zur OptiBayHD™ (Slim-SATA)
USB Anschluss
zum Notebook (auch mit eSATA sowie
eSATA / USB Combo Anschluss erhältlich)
Internes CD, DVD
oder Blu-ray Laufwerk
extern angeschlossen
Infos und Preise
Beispiele mit diversen Notebooks und MacBooks Anbei sind ein paar Beispiele mit den OptiBayHD™ Kits für Acer, Apple, Compaq und Sony. Weitere Modelle finden Sie auf unserer Webseite unter folgendem Link: Beipiele / Liste für diverse Marken und Modelle
Aufgrund der Vielzahl an Marken und Modellen ist die Liste niemals vollständig. Sollte Ihr Modell nicht mit aufgeführt sein, können Sie über die o.a. Tabelle das passende OptiBayHD™ Kit anhand der Bauhöhe und dem Anschluss sowie der Blende einfach selbst bestimmen. Für Notebooks mit einer wechselbaren Festplatte bieten wir ebenfalls passende Einbaukits an.
Zweite Festplatte oder SSD für Acer TimelineX 5820t (5820 Serie) anstelle des CD/DVD Laufwerks

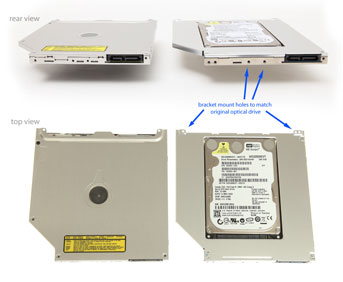

Zweite Festplatte oder SSD Caddy für MacBook Unibody anstelle des CD/DVD bzw. Superdrive Laufwerks
Zweite Festplatte oder SSD für COMPAQ CQ50, CQ60, CQ61, CQ70, CQ71 Serie anstelle des CD/DVD Laufwerks

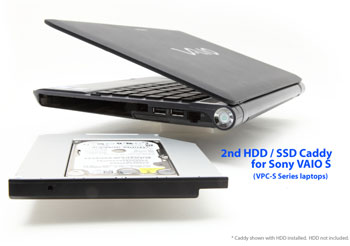

Zweite Festplatte oder SSD für Sony VAIO S
(VPC-S Serie) anstelle des CD/DVD Laufwerks
